小型宾馆的平面设计是建筑设计中的关键环节，它不仅需要满足住宿功能，还需兼顾运营效率与用户体验。一份专业的建筑CAD平面图，应清晰展现空间布局、流线组织及设施配置。以下将从总体布局、功能分区、流线设计及细节处理等方面，解析小型宾馆的CAD平面设计要点。
一、总体布局与场地规划
小型宾馆通常用地有限，需在紧凑空间中实现功能最大化。总平面图应明确主入口、停车场、后勤入口及景观区域的位置。主入口需醒目且便于识别，通常临主要道路设置；停车场应靠近入口，车位数量需符合当地规范；后勤入口宜隐蔽，用于货物运输与垃圾清运，避免与客人流线交叉。建筑主体朝向应考虑采光、通风及景观视野，同时与周边环境协调。
二、功能分区与平面设计
- 公共区域：大堂是宾馆的门面，CAD图中需包含前台接待、休息等候区及行李存放处。前台位置应正对入口，视野开阔；休息区可结合小型咖啡吧或阅读角布置，提升体验感。公共卫生间需靠近大堂但避免直对入口。
- 住宿区域：客房是核心功能，平面设计需注重私密性与舒适度。标准间通常面积在20-30平方米，包含睡眠区、卫生间及小型储物空间。CAD图应清晰标注客房尺寸、家具布置（如床、桌椅、衣柜）及设备点位（如插座、空调）。客房走廊宽度不宜小于1.8米，确保通行与消防要求。
- 辅助区域：包括员工办公室、布草间、设备机房及消防疏散楼梯。这些区域应集中设置，减少对客区的干扰。布草间需靠近客房区，便于服务；机房需独立且隔音。
三、流线设计与人流动线
合理的流线设计能提升运营效率。CAD图需区分客人流线、服务流线及消防流线：
- 客人流线：从入口到大堂，再至客房电梯或楼梯，应直接明了，避免迂回。
- 服务流线：员工从后勤区进入，通过内部通道到达各楼层，避免与客人交叉。
- 消防流线：疏散楼梯需均匀分布，确保任何位置到安全出口的距离符合规范（通常小于20米）。
四、CAD绘图细节与规范
在CAD制图中，应注意以下细节：
- 图层管理：按功能划分图层（如墙体、家具、标注），便于修改与输出。
- 尺寸标注：清晰标注房间开间、进深及关键点位距离，确保施工准确性。
- 符号标注：使用标准图例表示门窗、电梯、消防设备等，并附说明。
- 技术图纸：除平面图外，应补充立面图、剖面图及节点详图，形成完整图纸集。
五、设计案例要点

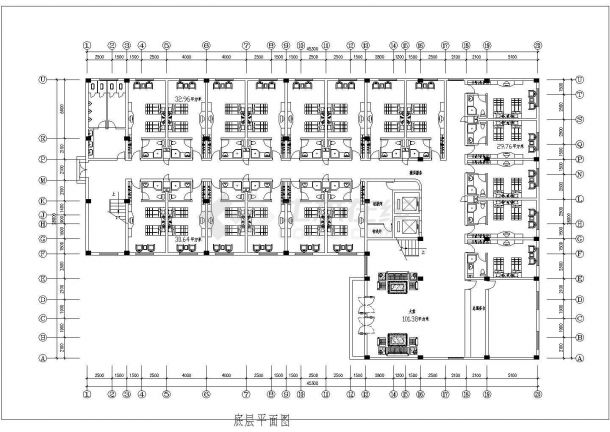

以某地三层小型宾馆为例，CAD平面图可这样规划：一层设大堂、餐厅及部分客房；二层至三层为客房区，每层约15-20间客房，呈走廊双侧布置。楼梯与电梯位于核心区，设备间置于屋顶或地下室。图纸中需标注材料选用（如隔音墙体）、节能设计（如外墙保温）及无障碍设施（如入口坡道）。
小型宾馆CAD平面设计需平衡功能、经济与美学，通过精细化绘图实现空间高效利用。设计师应充分调研客群需求，结合当地规范，创作出既实用又具特色的平面方案，为后续施工奠定坚实基础。
